Sensores do tipo voltagem com Vin = 1.8V / 2.5V / 3.3V / 5.0V, corrente requerida ≤ 100mA, sinal de saída do sensor (Vout) ≤ voltagem de entrada (Vin) do sensor

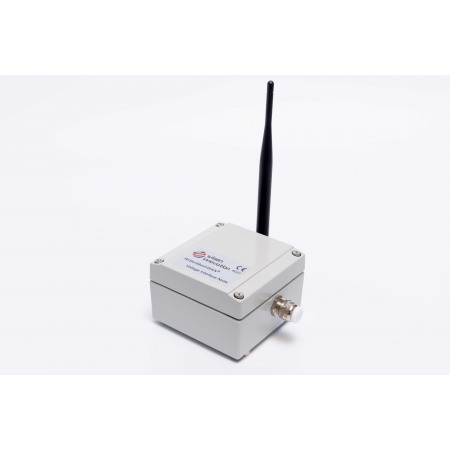

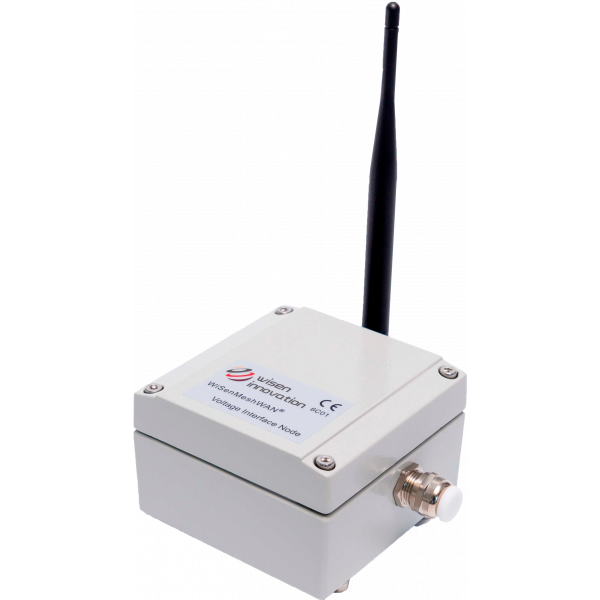

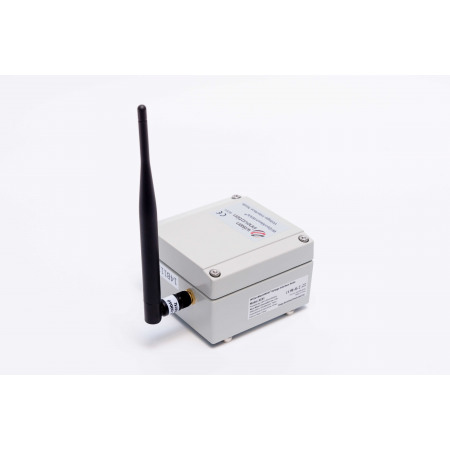

Voltage Interface Node
Sensores do tipo voltagem com Vin = 1.8V / 2.5V / 3.3V / 5.0V, corrente requerida ≤ 100mA, sinal de saída do sensor (Vout) ≤ voltagem de entrada (Vin) do sensor
Voltage Interface Node
O sistema WiSenMeshWAN® oferece aquisição de dados sem fios, dinâmica e autónoma, a partir de sensores geotécnicos com tecnologia de ponta. A medição automatizada de sensores geotécnicos utilizando nós de rádio de longo alcance e uma SmartGateway permite focar-se em tarefas mais exigentes em vez de recolher e registar dados manualmente.
Os nós sensores WiSenMeshWAN® funcionam como transmissores e recetores, criando uma rede de malha de rádio dinâmica autoformada que envia dados para uma SmartGateway. Os utilizadores têm controlo total e remoto do sistema através de alterações diretas, ativadas ou programadas, permitindo medições dinâmicas e geração de relatórios.
|
Tipo 6C01 – Nó de Interface de Voltagem WiSenMeshWAN® |
|
|---|---|
| Características Básicas | |
| Alimentação por bateria | 1 bateria de lítio primária 3.6V tipo D (ER34615) |
| Voltagem de corte por precisão | 2.7VDC |
| Voltagem de corte da rede em malha | 2.1VDC |
| Conexão da bateria | Suporte de bateria em alumínio padrão |
| Corrente de operação (DC) | Máx. 210mA |
| Armazenamento local | Mínimo 450 mensagens durante ligação em malha |
| Dimensões (C x L x A) | Nó de interface: 100 x 100 x 60 mm |
| Peso | 0.6 kg |
| Tamanho e peso do sensor externo | Depende do sensor ligado (comprimento do cabo externo ≤ 1.0 m) |
| Prensa-cabos | 1 x EMC-CMA12 para ligação de sensor externo |
| Conexão de cabos | Terminal tipo mola |
| Sensor Principal | |
Tipo de sensor: Gama de saída de sinal (0 a Vcc_Out) / Voltagem de entrada (Vcc_Out) @ máx. 100mA
Atenção: Tempo de ativação do sensor externo: 1 segundo antes da amostragem. Confirme o tempo de estabilização do sensor antes da utilização. |
|
| Precisão | 0.05% F.E. |
| Resolução | 0.18 mV |
| Parâmetros Padrão do Sistema | |
| Temperatura | Intervalo: -40 a 85°C; Precisão: ±1°C; Resolução: 0.1°C |
| Voltagem | Precisão: ±0.1V |
| Interface WSN | |
| Interface sem fios em malha | Protocolo WiSenMeshWAN® |
| Seleção da Gama de Amostragem | |
O interruptor físico “Vcc_Out Hardware Switch” é utilizado para:
Exemplo: Para o modelo 6C01, deve ser selecionado Vcc_Out em 2.5V para alimentar um sensor de humidade do solo EC-5 e permitir ao nó amostrar entre 0 e 2.5V. Atenção: Para outros sensores, consulte as especificações antes da configuração. |
|
| Configuração do Interruptor Vcc_Out | |
| Posição do Interruptor | Voltagem de Saída (Vcc_Out) |
| 0 (padrão) | 1.8V (padrão) |
| 1 | 2.5V |
| 2 | 3.3V |
| 3 | 5.0V |
Os sensores são plug and play, funcionando de imediato com uma rede de rádio autoconfigurável. As várias opções de interface permitem integração com sensores de terceiros de fabricantes geotécnicos líderes (analógica / digital / corda vibrante).
Projetadas para até 10 anos de uso sem manutenção, as unidades são classificadas IP65 ou superior, com alimentação e rádio internos. As carcaças industriais robustas permitem montagem flexível para se adaptar às necessidades dos seus projetos de monitorização.
